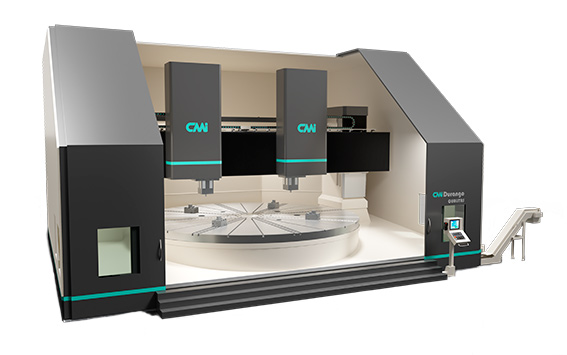

CMI Durango Qualitas-sarjan karusellisorvit
Monitoiminen karusellisorvi tehokkaaseen sorvaukseen
Sorvaus, jyrsintä, poraus ja kierteitys yhdellä koneella
CMI QUALITAS on monitoiminen karusellisorvisarja, joka yhdistää sorvauksen, jyrsinnän, porauksen, kierteityksen ja hionnan samaan koneeseen. Useiden työvaiheiden yhdistäminen vähentää asetusaikoja, lyhentää läpimenoaikoja ja parantaa tuotannon tehokkuutta ilman, että tarkkuudesta tai suorituskyvystä tarvitsee tinkiä.
QUALITAS soveltuu erityisesti vaativien ja monimuotoisten kappaleiden valmistukseen, joissa useat koneistusvaiheet voidaan suorittaa yhdellä kiinnityksellä.
Keskeiset edut
- Sorvaus, jyrsintä, poraus, kierteitys ja hionta samalla koneella
- Vähemmän asetuksia ja kappaleen siirtoja
- Parempi mittatarkkuus yhdellä kiinnityksellä
- Lyhyemmät läpimenoajat ja suurempi tuottavuus
- Modulaarinen rakenne ja asiakaskohtainen konfigurointi
- Saatavana kolmessa kokoluokassa: S, M ja L
- Soveltuu automatisoituihin tuotantoratkaisuihin
Useita koneistusoperaatioita yhdellä asetuksella
QUALITAS on suunniteltu tuotantoon, jossa kappale vaatii useita koneistusvaiheita. Kun sorvaus, jyrsintä, poraus ja kierteitys voidaan tehdä samalla koneella, vähenevät asetusajat, kappaleen siirtely ja mittavirheiden riski merkittävästi.
Yhdellä kiinnityksellä saavutetaan parempi mittatarkkuus ja korkeampi pinnanlaatu, mikä parantaa koko valmistusprosessin tehokkuutta.
Räätälöitävä tuotantosi tarpeisiin
QUALITAS-sarja on saatavana kolmessa kokoluokassa:
- QUALITAS S – kompakti ratkaisu pienille ja keskikokoisille kappaleille
- QUALITAS M – monipuolinen vaihtoehto keskikokoiseen tuotantoon
- QUALITAS L – raskaan sarjan kone suurille ja vaativille työkappaleille
Jokainen kone voidaan varustella asiakkaan tuotantoprosessin, työkappaleiden ja automaatiotarpeiden mukaisesti.
Parempaa tuottavuutta vähemmillä työvaiheilla
Monitoimirakenteen ansiosta QUALITAS vähentää tuotannon läpimenoaikaa ja vapauttaa kapasiteettia. Useiden koneiden sijaan yksi kone hoitaa koko koneistusprosessin, mikä säästää lattiatilaa ja yksinkertaistaa materiaalivirtaa.
Ratkaisu sopii erityisesti yrityksille, jotka haluavat kasvattaa tehokkuutta ja vähentää tuotannon kokonaiskustannuksia.
Soveltuvat käyttökohteet
QUALITAS-sarjan karusellisorvit soveltuu erinomaisesti esimerkiksi:
- energia- ja voimalaitosteollisuuteen
- tuulivoimateollisuuteen
- ilmailu- ja avaruusteollisuuteen
- puolustusteollisuuteen
- koneenrakennukseen
- raideliikenteen komponenttien valmistukseen
- venttiili- ja prosessiteollisuuteen
- raskaan konepajateollisuuden alihankintaan
Miksi valita CMI QUALITAS?
CMI QUALITAS yhdistää useita koneistusmenetelmiä samaan koneeseen, mikä vähentää asetusaikoja, parantaa tarkkuutta ja tehostaa tuotantoa. Modulaarinen rakenne mahdollistaa koneen räätälöinnin juuri tuotantosi vaatimuksiin, olipa kyse yksittäiskappaleista tai vaativasta sarjatuotannosta.
Pyydä tarjous
Haluatko yhdistää sorvauksen, jyrsinnän ja muut koneistusvaiheet yhteen tehokkaaseen ratkaisuun? CMI QUALITAS tarjoaa joustavan ja suorituskykyisen monitoimikarusellisorvin vaativaan teolliseen tuotantoon. Ota yhteyttä asiantuntijoihimme – autamme valitsemaan tuotantoosi parhaiten sopivan QUALITAS-mallin.
QUALITAS S – Tekniset tiedot
| Maks. työkappaleen halkaisija | 2 600–3 900 mm |
| Istukan halkaisija | 2 200–3 500 mm |
| Maks. työkappaleen paino | 25–36 t |
| Maks. istukan kierrosluku | 128–250 rpm |
| Sorvausteho | 74 kW |
| Jyrsintäteho | 20–55 kW |
| Jyrsintäkaran kierrosluku | 2 000–6 000 rpm |
| Poikkipalkin (W) liike | 1 000 mm (optio 2 000 mm) |
| Z-akselin liike | 1 200 / 1 500 / 2 000 mm |
| Ram-koko | 280 × 280 mm tai 350 × 350 mm |
| X-akselin pikaliike | 10 / 15 m/min |
| Z-akselin pikaliike | 10 / 15 m/min |
QUALITAS M – Tekniset tiedot
| Maks. työkappaleen halkaisija | 4 500–6 600 mm |
| Istukan halkaisija | 4 000–6 000 mm |
| Maks. työkappaleen paino | 80–150 t |
| Maks. istukan kierrosluku | 75–118 rpm |
| Sorvausteho | 110–142 kW |
| Jyrsintäteho | 20–65 kW |
| Jyrsintäkaran kierrosluku | 2 000–6 000 rpm |
| Poikkipalkin (W) liike | 1 000 mm (optio 2 000 mm) |
| Z-akselin liike | 1 200 / 1 500 / 2 000 mm |
| Ram-koko | 400 × 400 mm tai 500 × 500 mm |
| X-akselin pikaliike | 10 / 15 m/min |
| Z-akselin pikaliike | 10 / 15 m/min |

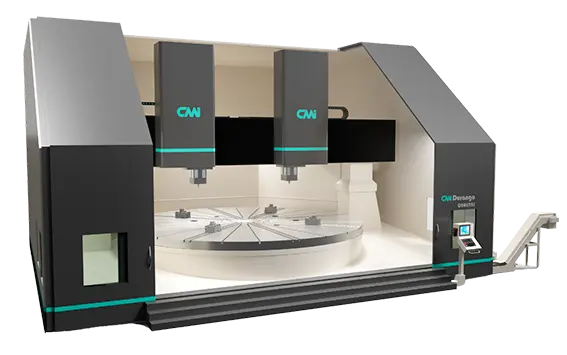

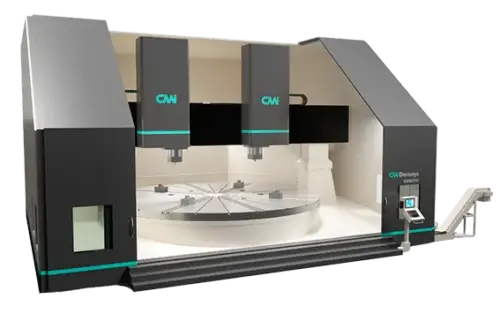

QUALITAS L – Tekniset tiedot
| Maks. työkappaleen halkaisija | 7 200–8 700 mm |
| Istukan halkaisija | 6 500–8 000 mm |
| Maks. työkappaleen paino | 200 t |
| Maks. istukan kierrosluku | 50–60 rpm |
| Sorvausteho | 260 kW |
| Jyrsintäteho | 20–88 kW |
| Jyrsintäkaran kierrosluku | 2 000–6 000 rpm |
| Poikkipalkin (W) liike | 1 000 mm (optio 2 000 mm) |
| Z-akselin liike | 1 200 / 1 500 / 2 000 mm |
| Ram-koko | 450 × 450 mm tai 500 × 500 mm |
| X-akselin pikaliike | 10 / 15 m/min |
| Z-akselin pikaliike | 10 / 15 m/min |
